  一、儀器概述

電纜故障測試儀，可以測試110KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

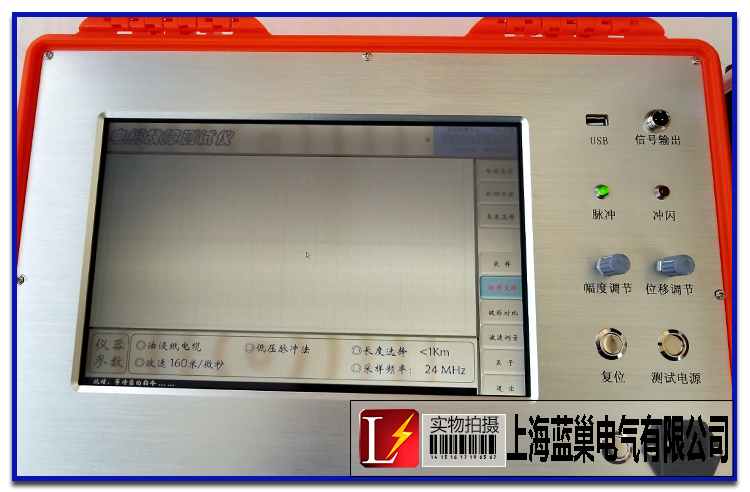

測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

一、主要技術指標：

1.測試方法，低壓脈沖法、高壓閃絡法。

2.技術參數

測試距離：低壓脈沖法時，最大測試距離30Km；高壓閃絡法時，最大測試距離不小于15Km。

系統測試精度：小于20cm。

脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。

脈沖寬度: 0.2μs、2μs、4μs三種。

采樣頻率: 48MHz、24MHz、12MHz、6MHz。

系統定點誤差：主機測量結果再配合數顯同步定點儀測量，誤差為零。

讀數分辨率: 1m

預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。

對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

3.采樣方式：電流取樣法。

4.工作條件:溫度-10~+45oC，相對濕度90%。

5.體積：430×300×190mm。

6.重量：約10kg。

二、產品特性

測量方法選擇“脈沖法”時，大約有幅度為250VPP的測試脈沖信號加到被測電纜上和主機的輸入電路上。測試波形通過內部信號處理及數據處理電路后顯示到屏幕上。并同時在狀態顯示欄中顯示電纜的介質（電纜類型）、電波傳播速度、采樣頻率、故障距離、測試日期等。

測量方法選擇“高壓閃絡法”時，內部脈沖信號斷開，儀器處于外觸發等待狀態。當沖擊高壓測試系統加到被測電纜的沖擊高壓使故障點閃絡放電時，形成單次閃絡波形并經過電流取樣器輸入儀器，儀器開始采樣。這以后的工作與低壓脈沖的相同，并顯示出測試結果波形。

三、測試原理

電纜故障一般分為兩大類：低阻、開路故障和高阻故障。儀器根據雷達測距原理，向電纜發射一個低壓脈沖或高壓脈沖。當遇到特性阻抗不匹配的地方時，就會產生反射波，儀器以極高的速度將發射波形和反射波形采集下來并顯示在屏幕上，用雙游標卡在波形的兩個特征拐點上。儀器根據電波在電纜中的傳播速度，便可測算出故障點到測試點的距離。

S=VT/ 2

S：故障點距測試端的距離。

V：電波在電纜中的傳播速度。

T：電波在電纜中故障點與測試端間一個來回傳播所需的時間。

這樣，在V和T已知的情況下，就可計算出S，即故障點距測試點的距離。這一切只需要稍加人工干預（用雙游標卡在波形的特征拐點上）就可由計算機自動完成，測試電纜故障迅速準確。

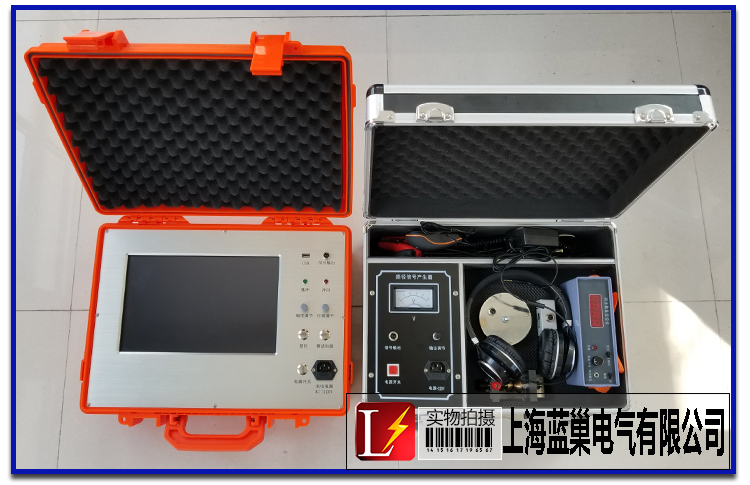

四、儀器的配置：

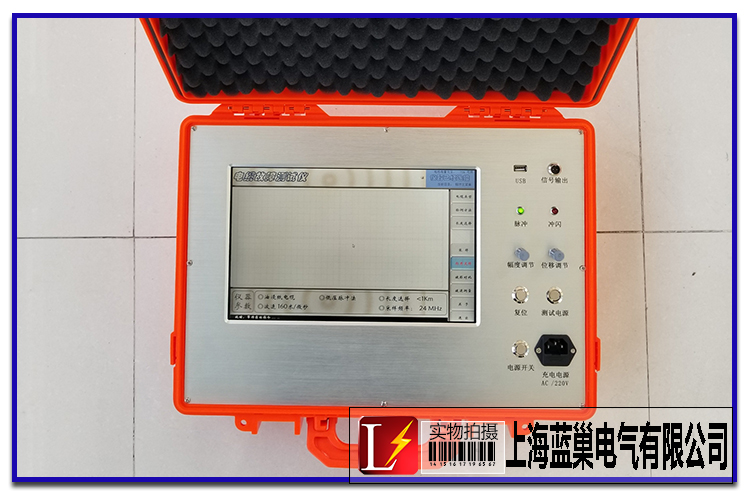

1、電纜故障測試儀（主機）                     1臺

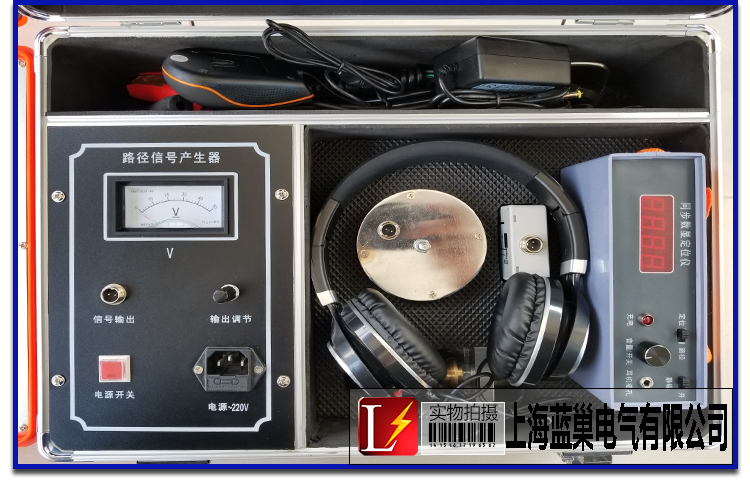

2、數顯同步定點儀（含耳機、探頭）             1臺

3、路徑信號發生器                             1臺

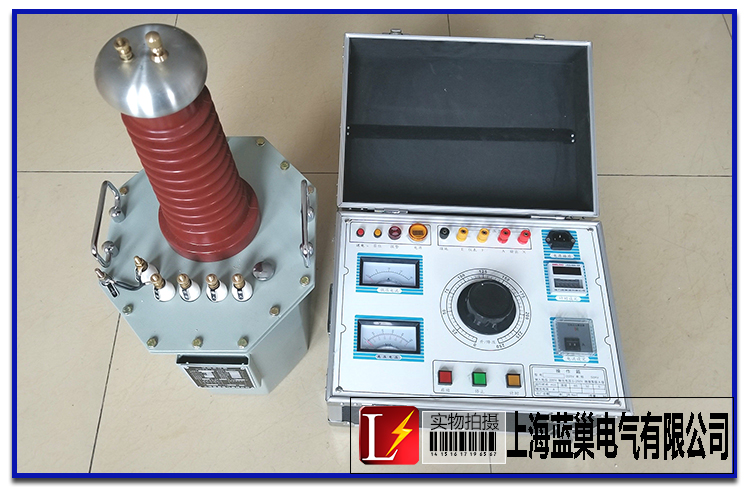

4、2/3/5KVA（交直流）試驗變壓器               1臺

5、試驗變壓器操作控制箱（可選輕型電源）      1臺

6、1微法/2微法/30KV以上脈沖電容             1臺

7、高壓放電棒                                 1根

 附注說明:

  1（定點儀和路徑儀在同一箱內）

  2、以上1、2、3、項為儀器的全套基本配置，用戶也可根據需要選配以上配置的4、5、6、7、項；

 此外用戶還可選配電纜識別儀1臺。以便在現場需要從多根電纜中識別故障電纜或在多根電纜中尋測所要查找的電纜。
