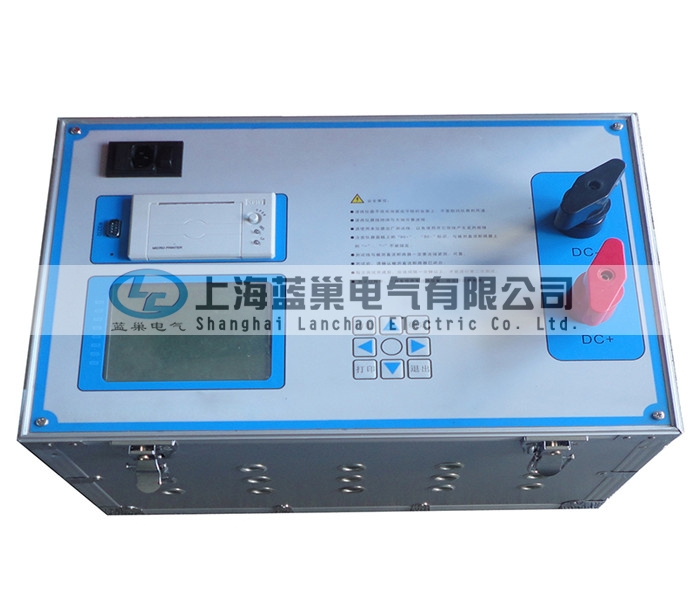

LCMK-199直流斷路器（開關）安秒特性測試儀

2017/7/1 20:42:32 點擊量：132 標簽：

一、產品簡介：

1)    主控部分采用高性能工控機，Windows XP操作系統，實時顯示各項參數曲線圖及數值。
2)    鍵盤、觸摸板輸入（可外接USB鼠標）；5.7寸TFT真彩液晶屏顯示。操作簡單、界面美觀，所有參數一目了然。
3)    開關恒流控制技術，新型功率器件，prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 1A～500A自主設定恒流輸出，恒流精度高，負載能力強，可長時間穩定工作。
4)    適用于額定電流1A～500A直流斷路器的安秒特性測試，并可用于6A～100A直流熔斷器的安秒特性測試。
5)    測量方式采用全點測試或抽點測試，響應速度快，測試精度高，安全可靠。
6)    儀器具有過熱、過流、過壓保護功能，電磁兼容性好，抗干擾能力強。
7)    測試管理軟件可自動完成直流斷路器的安秒特性的測試，并分析測試數據繪制出斷路器保護特性曲線（安秒曲線）、以及生成報表輸出。
8)    工控機自帶4G存儲空間，可任意存儲測試記錄，并配備了兩個USB接口，方便測試記錄的提取和打印。
9)    儀器采用一體化設計，便于攜帶。

二．主要功能
按照GB10963-1999家用及類似場所用過電流保護斷路器標準規定斷路器應做脫扣特性試驗。
1）時間-電流特性試驗
①從冷態開始，對斷路器通以1.13In（約定不脫扣電流）的電流至約定時間，斷路器不應脫扣。然后在5s內把電流穩定升至1.45In（約定脫扣電流）的電流，斷路器應在約定時間內脫扣。
②從冷態開始，對斷路器的各級通以2.55In的電流，斷開時間應大于1s，并且對于額定電流小于等于63A的斷路器斷開時間應小于60s，對于額定電流大于63A的斷路器斷開時間應小于120s。
2）瞬時脫扣試驗
①對于B型斷路器：從冷態開始，對斷路器的各級通以3In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以5In的電流，斷開時間應小于0.1s。
②對于C型斷路器：從冷態開始，對斷路器的各級通以5In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以10In的電流，斷開時間應小于0.1s。
③對于D型斷路器：從冷態開始，對斷路器的各級通以10In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以50In的電流，斷開時間應小于0.1s。這兩個試驗均應滿足時間-電流動作特性表。

時間-電流動作特性
注：⑴電流5s內穩定至設定值。
       ⑵冷態指試驗前未帶負載，而且在基準的校準溫度下進行。

三、技術指標

工作電壓：AC220V、50Hz
環境溫度：-20℃～50℃
工作濕度：≤90%RH
測試電流：1～500A
測試電流紋波系數：< 2%
輸出電流穩定性：≤±1%
時間記錄范圍：1ms～1000s
小時間分辨率：0.1ms
操作方式：鍵盤、觸摸板（可外接USB鼠標）
外形尺寸：530mm×470mm×200mm
儀器重量：25kg
儀器外殼：鋁合金儀表箱
